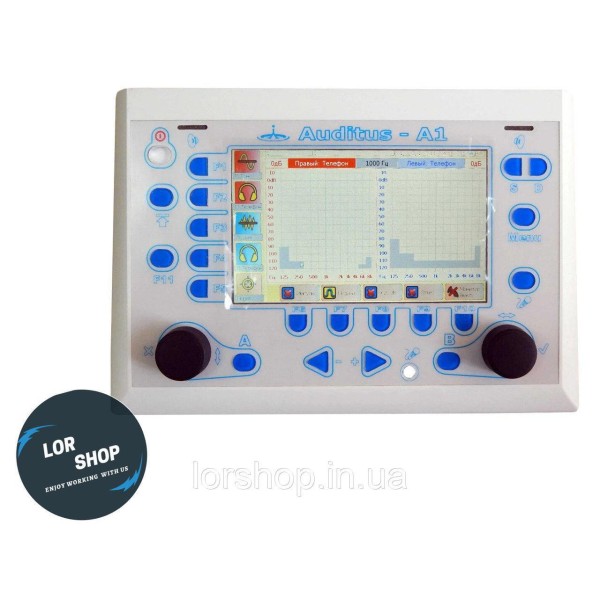

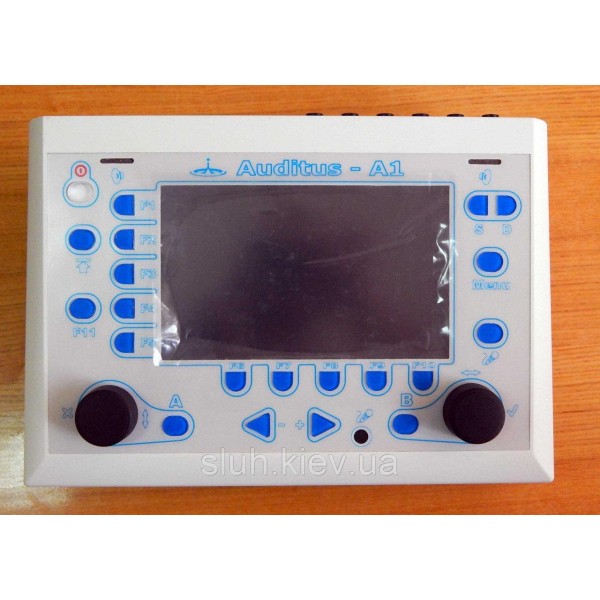

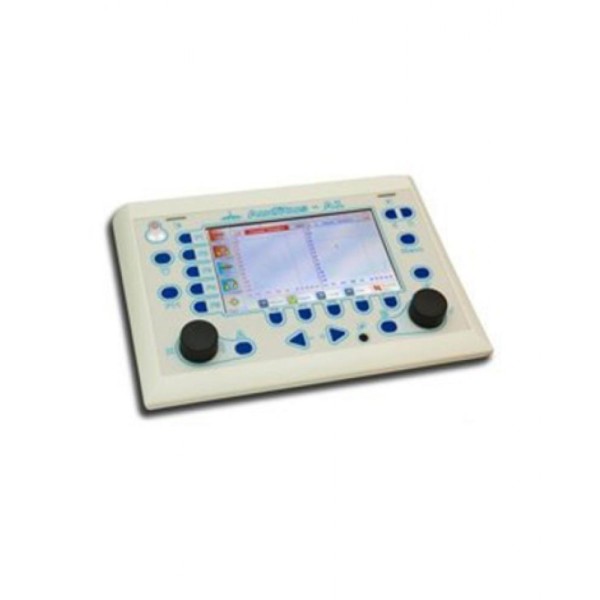

АУДІОМЕТР Auditus-A1

Аудіометр відповідає найвищому – І класу Національного параметру України «Аудіометри тональні» Частина 1. ДСТУ EN 60645 - 1 - 2001

Область застосування – сурдологія та отоларингологія. Модель діагностичного аудіометра є повнофункціональним приладом для суб'єктивних досліджень слухової функції методами тональної порогової, надпорогової та мовної аудіометрії у дорослого та дитячого контингенту, що обстежується.

Аудіометр успішно пройшов державні випробування з безпеки, електромагнітної сумісності та кліматики на державному підприємстві УкрТЕСТ (м. Київ), а також державні приймальні випробування з акустичних вимірів в Укрметртест у 2013 році.

Прилад оснащений мультимедійним мікропроцесорним набором. Працює під керуванням Windows CE®. Материнська процесорна плата власної розробки, невеликого розміру, багатошарова, з використанням монтажу мікросхем BGA.

Великий обсяг вбудованої флеш - пам'яті (до 16 Гб) дозволяє зберігати будь - які необхідні тестові сигнали. Наприклад, різноманітні тестові сигнали (складні шумові сигнали), мовні тести.

Шумові сигнали формуються процесором

Графічний кольоровий дисплей забезпечує хорошу інформативність і дозволяє створити зручний інтерфейс користувача. Хороша роздільна здатність дисплея дозволяє в зручній формі детально відображати результати тестування.

Сенсорна панель дисплея розширює можливості керування приладом та робить зручним проведення таких процедур як, наприклад, калібрування або мовна аудіометрія.

Вбудований інтерфейс Ethernet дозволяє підключити прилад до існуючої комп'ютерної мережі для забезпечення інформаційного обміну з робочою станцією.

Набір інтерфейсів USB - host та USB OTG дозволяє розширити керування шляхом підключення клавіатури та дає можливість підключення таких пристроїв як принтер та USB - Flash.

Архітектура приладу дозволяє надалі розширювати можливості та функціональність приладу шляхом програмної установки нових додаткових тестів.

Також пристрій здатний зберігати базу даних результатів тестування, калібрувальну інформацію на багато комплектів навушників різних моделей.

Флеш - накопичувач, що підключається (MMC, Secure Digital, mini SD і новий тип флеш карт MMC 4.0) дозволяє відмовитися від зовнішніх програвачів, що використовуються для проведення мовної аудіометрії. Одна така карта здатна зберігати аудіо дані на десятки годин.

Принципи побудови аудіометра

1. Кольорове уявлення аудіограм. Дані пацієнта вводяться з клавіатом.ури (вбудованої або зовнішньої). Робота з даними пацієнта за допомогою стандартної USB клавіатури та миші;
2. Аудіометр оснащений спеціалізованим мультимедійним процесорним набором, орієнтованим на роботу зі звуком;
3. Процесорна багатошарова плата – власна розробка без прив'язки до сторонніх виробників плат і модулів. Надає можливість збільшення потужності;
4. Розширення функціональних можливостей приладу з використанням інтерфейсу Ethernet – централізована база пацієнтів, обмін даними з іншими комп'ютерами;
5. Підсилювачі телефонів та кісткового вібратора аудіометра високої якості та виконані на дискретних елементах. Контролюються напруги усунення транзисторів, струм спокою вихідного каскаду при зміні навколишньої температури;
6. Сенсорні кнопки аудіометра безшумні при натисканні. Кількість натискань – необмежена;
7. Для роботи з аудіометром можна використовувати USB - маніпулятор миші;
8. Застосування достатнього великого 7 - дюймового дисплея дозволяє:
   • пристосувати аудіометр до будь - якого користувача мови. Змінюються програмні написи лише на дисплеї;
   • використовувати touch - screen для деяких сервісних функцій. Можна без особливих витрат вводити та змінювати точки на аудіограмах за допомогою стілусу;
   • використання широкоформатного екрану 800х480 дозволяє розмістити 2 аудіограми одночасно.
9. Застосування вбудованих мовних тестів у візуалізації речовинного матеріалу значно полегшує роботу аудіометриста. Речовий сигнал можна зупинити, продовжити програвання, перейти на будь - який запис тощо;
10. Для виведення даних досліджень та журналу пацієнта використовується прямий друк на стандартному кольоровому USB - принтері;
11. Особливу увагу приділено одній з основних частин аудіометра – атенюатору діапазоном 160 дБ. Крок атенюатора може досягати 0,1 дБ при калібруванні та 1 дБ при роботі з аудіометром;
12. Застосування сучасного аудіокодека з вбудованими цифровими фільтрами 2 - го порядку, що налаштовуються, дозволяє формувати різні низькочастотні, високочастотні і смугові шумові сигнали.
