Предназначен для защиты органов дыхания, зрения и личности ребенка от ядовитых веществ, биологических аэрозолей и радиоактивной пыли (ОВ, БА и РП).

Противогаз защищает:

– от веществ нервно-паралитического действия (типа зарин, зоман и др.), общеядовитого действия (типа хлорциан, синильная кислота и др.), радиоактивных веществ (типа йодистый метил и др.) со временем защитного действия до 6 часов;

– от капель ядовитых веществ кожно-нарывного действия (типа иприт и др.) со временем защитного действия до 2 часов.

Противогаз не защищает от аммиака, угарного газа, а также низкокипящих органических веществ, таких как метан, этан, бутан, ацетилен и т.п.

Время защитного действия ФПК по опасным химическим веществам при расходе воздуха 30 дм³/мин.

• Циан водорода при концентрации 5,0 мг/дм – не менее 18 минут.
• Циан хлористый при концентрации 5,0 мг/дм – не менее 18 минут.
• Сероводород при концентрации 10,0 мг/дм – не менее 25 минут.
• Хлор при концентрации 5,0 мг/дм – не менее 40 минут.
• Соляная кислота при концентрации 5,0 мг/дм – не менее 20 минут.
• Тетраэтилсвинец при концентрации 2,0 мг/дм – не менее 50 минут.
• Этилмеркаптан при концентрации 5,0 мг/дм – не менее 40 минут.
• Нитробензол при концентрации 5,0 мг/дм – не менее 40 минут.
• Фенол при концентрации 0,2 мг/дм – не менее 200 минут.
• Фурфурол при концентрации 1,5 мг/дм – не менее 300 минут.

Противогаз предназначен как для детей младшего – ПДФ(Д) (начиная с 1,5 лет), так и для старшего возраста – ПДФ(Ш) (начиная с 7 до 12 лет)

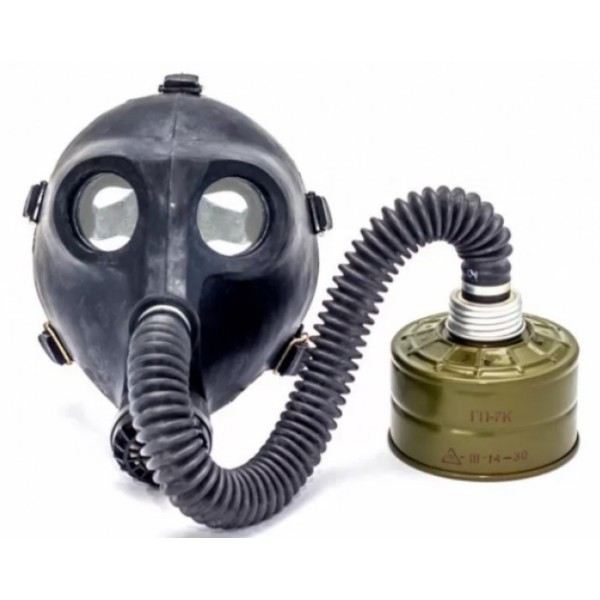

В комплект входят: фильтрующая поглощающая коробка ГП-7к, лицевая часть МД-4 и сумка. ПДФ (Д) комплектуется лицевыми частями 1-го и 2-го, ПДФ (Ш) – 2-го и 3-го ростов. Масса комплекта: дошкольного – не более 750 г, школьного – не более 850 г. Фильтрующая-поглощающая коробка по конструкции аналогична коробке ДП-7, но имеет уменьшенное сопротивление вдоху.

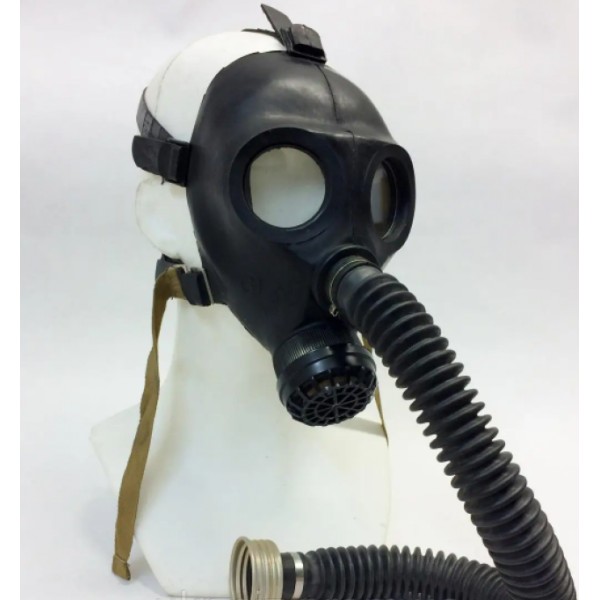

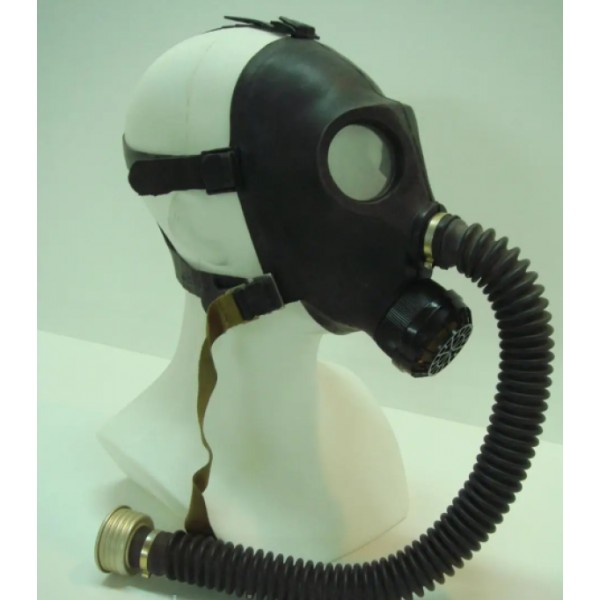

Лицевая часть, как и у ГП-7, состоит из корпуса (маски объемного типа с "независимым" обтюратором, отформованным как одно с ним) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапанов выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с нипельным кольцом. Независимый обтюратор, расположенный по краю корпуса маски, обеспечивает надежную герметизацию, тонкая резина хорошо прилегает к лицу и растягивается независимо от корпуса маски. Наголовник способствует надежному закреплению лицевой части. Состоит из 5 лямок (лобной, 2 височных, 2 щечных), сделанных как одно целое с затылочной пластиной. На лямки с интервалом в один сантиметр нанесены упоры для закрепления в пряжках. Каждый упор – цифра, указывающая его порядковый номер. В свою очередь лямки прикрепляются к корпусу лицевой части пряжками с фиксаторами, что позволяет устанавливать лямки в нужное положение и предотвращает их ускользание.

Узел клапана вдоха состоит из патрубка с седловиной, на оси которой расположен резиновый лепесток. Узел клапанов выдоха – из двух пластмассовых седловин, двух резиновых клапанов грибкового типа, и все это снаружи прикрыто защитным экраном.

Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возраста должны только взрослые (также одевать и снимать). Подбирают противогазы таким же способом, как и противогаз ДП-7. Измеряют горизонтальный и вертикальный обхват головы мерной сантиметровой лентой, округляя измерение до 5 мм. По сумме измерений, используя таблицы, определяется необходимый типоразмер лицевой части: рост маски и положение (номера) упоров лямок наголовника. Номера упоров лямок в таблице указаны в следующей последовательности: первая цифра – номер упора лобовой лямки, вторая – височных, третья – щечных лямок.

Размеры детских противогазов

Сумма обхватов головы, мм	Рост	Положение упоров	Сумма обхватов головы, мм	Рост	Положение упоров
Противогаз ПДФ	Противогаз ПДФ-2Ш
До 980	1	4-8-8	1035-1055	2	4-7-9
985-1005	1	4-7-8	1060-1080	2	4-7-8
1010–1030	1	3-6-7	1085-1105	2	3-6-7
1035-1055	1	3-5-6	1110-1130	2	3-5-6
1060-1080	2	4-7-8	1135-1155	2	3-4-5
1085-1105	2	3-6-7	1160-1180	3	3-5-6
1110-1130	2	3-5-6	1185-1205	3	3-4-5
1135-1155	2	3-4-5	1210-1230	3	3-3-4
1160-1180	2	3-3-4	1235-1255	3	3-2-3
			1260-1280	3	3-1-2
			1285-1305	3	3-1-1

Если сумма горизонтального и ветикального охвата головы превышает 1305 мм, такому ребенку необходим не детский, а взрослый противогаз ДП-7.

Следует обратить внимание, что конструкция маски и наголовника лицевой части МД-4 позволяет при подборе противогазов варьировать пограничными для каждого роста типоразмерами. Например, если сумма вертикального и горизонтального обхвата головы ребенка будет в интервале 1035 – 1055 мм, то можно использовать лицевую часть 1-го роста с положением упоров 3-5-6 или 2-го роста с положением упоров 4-7-9. При сумме 1160 – 1180 мм – лицевая часть 2-го роста с положением упоров 3-3-4, а также 3-го роста с положением упоров 3-5-6.

Проверка комплектности, сборка противогаза и подготовка к эксплуатации практически ничем не отличаются от аналогичных действий с противогазами для взрослых.

Порядок проверки на герметичность: надеть противогаз, закрыть ладонью отверстие в дни коробки и сделать плавный глубокий вдох. Если воздух не проходит под маску, то лицевая часть подобрана правильно и противогаз собран правильно. Если воздух при вдохе все же проходит, следует тщательно проверить правильность сборки. Если это не дает положительных результатов, подтянуть на одно распределение височные и щечные лямки или заменить рост лицевой части на меньший.

На детей дошкольного и младшего школьного возраста противогазы надевают взрослые. Делается это так: ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок размещал головник натягивается на голову, устраняется перекос лицевой части, повороты обтюратора и лямок, застегиваются щечные пряжки. Дети дошкольного возраста завязываются гарантийными тесьмами. После всего надевают головной убор.

При самостоятельном надевании противогаза дети школьного возраста поступают так же, как и взрослые, в той же последовательности.

Для того чтобы снять противогаз ПДФ-2Д или ПДФ-2Ш сначала распускают щечные лямки, затем лицевую часть берут за узел клапанов выдоха, оттягивают и движением руки вперед и вперед снимают.

ФИЛЬТР К ПРОТИВОГАЗУ TRAYAL A1B1E1K1SX(СО)P3

Специальные противогазовые комбинированные фильтры A1B1E1K1SX(CO) P3R используются вместе с полнолицевыми масками с резьбовым соединением Rd 40×1/7″ (соответствует ДСТУ EN 148-1:2004).Предназначены для защиты органов дыхания от вредного действия.органических веществ с температурой кипения выше 65 С, неорганических газов и паровв том числе оксида углерода, кислых газов и паров аммиака (1й класс защиты),аэрозольных частиц и пыли (3й класс защиты).

Снаружи фильтр покрыт специальным лаком, защищающим от воздействия химических веществ, ультрафиолета.

Алюминиевый корпус обеспечивает высокую стойкость к механическим повреждениям. При падении фильтра на его корпусе, в отличие от пластикового фильтра, остается след, по которому можно понять масштабы повреждения. Если фильтр имеет вмятину 5 мм, он запрещен к эксплуатации.

Гарантийный срок хранения – 5 лет. Условия хранения, отличающиеся от рекомендованных изготовителем, могут влиять на срок годности.

Время защитного действия:

• циклогексан – 35 мин.,
• сероводород – 40 мин.,
• хлор – 20 мин.,
• синильная кислота – 25 мин.,
• аммиак – 50 мин.,
• диоксид серы – 20 мин.,
• оксид углерода – 40 мин.

Вес – 500 грамм.

Сертифицирован в Украине.
